55KW কার্ডবোর্ড ফোল্ডার গ্লুয়ার মেশিন 420mm-1700mm বক্স ফোল্ডার গ্লুয়ার

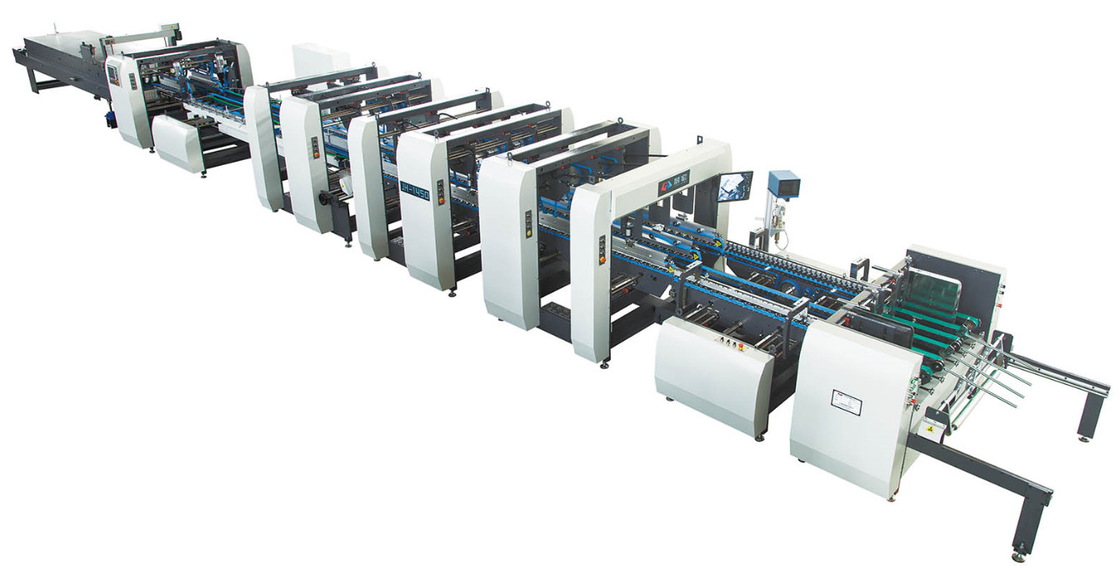

JH-1700 স্বয়ংক্রিয় কার্ডবোর্ড ফোল্ডার গ্লুয়ার

উচ্চ গতির স্বয়ংক্রিয় ফোল্ডার গ্লুয়ার

JH-1700F-PCW

1. পণ্যের বিবরণ

JHF-1700F-PCW একটি মাল্টি-ফাংশনাল মডেল, প্রধানত মাঝারি আকারের প্যাকেজিং, 300g -800g কার্ডবোর্ড, 1mm-10mm ঢেউতোলা প্যাকেজিং, ডবল ভাঁজ এবং হুক নীচের জন্য উপযুক্ত;এই মেশিনটি ডাবল-লেমিনেটেড এবং ই, সিবিএ ফাইভ-লেয়ার ফ্ল্যাট প্রেসার ডাই-কাটিং বা জল-ভিত্তিক মুদ্রিত রোটারি ডাই-কাটিং খাঁজকাটা ঢেউতোলা দুই-গুণ, হুক-বটম মডেলও তৈরি করতে পারে, পুরো মেশিনে আরও বৈচিত্র্যময় পরিবর্তন রয়েছে, সহজ ডিবাগিং, সহজ এবং সুবিধাজনক অপারেশন।এই মেশিনটি একটি অনন্য কার্ডবোর্ড সংশোধন লোকেটার, ক্রমাগত স্ট্যাকিং বক্স স্ন্যাপিং ডিভাইস দিয়ে সজ্জিত।এটি স্পর্শ টার্মিনাল এবং পিএলসি অপারেটিং সিস্টেম গ্রহণ করে, (ঐচ্ছিক দূরবর্তী অনলাইন ডায়াগনসিস সিস্টেম)।রিমোট কন্ট্রোল অপারেটিং সিস্টেমের সাথে সজ্জিত, ট্রান্সমিশন কাঠামো দলবদ্ধ স্বাধীন মোটর ট্রান্সমিশন গ্রহণ করে, স্থিতিশীল অপারেশন, কোন শব্দ নেই এবং উপরের বেল্টের চাপ বায়ুমণ্ডলীয়ভাবে সামঞ্জস্য করা হয়।এটি স্থিতিশীল এবং দক্ষ এবং সম্পূর্ণরূপে মানবিক অপারেশনের চাহিদা পূরণ করে।এই মেশিন ইউরোপীয় সিই মান অনুযায়ী উত্পাদিত হয়.এইমেশিনটি 4/6-পয়েন্ট সিস্টেমের সাথে সজ্জিত।

2. প্রযুক্তিগত পরামিতি:

A. JHF-1700F-PCW এর স্পেসিফিকেশন:

1) প্রযোজ্য কাগজের গুণমান: সাদা কার্ডবোর্ড (300-800 জিএসএম), মুখোমুখি এবং স্তরিত E, C/B/A।পাঁচ-স্তর ঢেউতোলা

2. কাগজ খাওয়ানোর পদ্ধতি: স্তন্যপান বেল্ট সঠিকভাবে এবং স্বয়ংক্রিয়ভাবে এবং ক্রমাগত
3. স্টিকিং যান্ত্রিক গতি (MAX): 250m/min
4. বাক্সের প্রস্থ: 420 মিমি-1700 মিমি
5. যান্ত্রিক মাত্রা (দৈর্ঘ্য×প্রস্থ×উচ্চতা/এমএম): 28000×2440×2000/MM
6. আঠা: দ্রবণীয়
7. মোট ওজন (প্রায়): 19.5T
8. শক্তি প্রয়োজন: প্রায় 55KW

9) বিরোধী হুক ফাংশন

10) ইightনিয়ন্ত্রণ এবং ছয়টি আঠালো বন্দুক।

B. উপাদান:

এটি ছয়টি মডিউলে বিভক্ত: একটি ফিডার বিভাগ, একটি পার্শ্ব প্রান্তিককরণ বিভাগ, একটি অ্যান্টি-হুক বিভাগ, একটি ভাঁজ গঠনকারী মডিউল, একটি প্রেস এবং গণনা মডিউল, একটি পরিবাহক বিভাগ।

• ফিডার বিভাগ:

এটি 7 টুকরা 60 মিমি চওড়া সাকশন পেপার ফিডিং বেল্ট নিয়ে গঠিত;10 মিমি ধাতু প্লেট প্রস্থ সেট করার জন্য অনুভূমিকভাবে সামঞ্জস্য করা হয়, এবং এমবসিং গাইড চাকা কাগজের আউটপুট বেল্টকে গাইড করে;বাম এবং ডান দিকে বিভ্রান্তি রয়েছে, যা পণ্য শৈলী অনুসারে বাম এবং ডানে সরানো যেতে পারে;কাগজ খাওয়ানো বিভাগটি তিনটি কাগজের আউটপুট ছুরি দিয়ে সজ্জিত।কাগজের ছুরি প্রকৃত নমুনা অনুযায়ী অসমমিতিক দৈর্ঘ্য সামঞ্জস্য করে;স্তন্যপান ডিভাইস দ্রুত, সহজে এবং ক্রমাগত স্বয়ংক্রিয়ভাবে কাগজ খাওয়ানোর জন্য মোটরের সাথে সহযোগিতা করে।কাগজ খাওয়ানো বিভাগটি 400 মিমি উচ্চতায় কাগজ স্ট্যাক করতে পারে এবং মসৃণ ঢেউতোলা কাগজ খাওয়ানো নিশ্চিত করতে উপরের খাওয়ানোর চাপ বায়ুসংক্রান্ত।অপারেটর যেকোনো অপারেটিং এলাকায় কাগজ খাওয়ানোর সুইচ নিয়ন্ত্রণ করতে পারে।

• পার্শ্ব প্রান্তিককরণ বিভাগ:

থ্রি-প্লেট স্ট্রাকচার পুশ গেজ এবং সাইড গেজের নীতি গ্রহণ করে, যা মসৃণ এবং মসৃণ খাওয়ানো নিশ্চিত করতে তির্যক কার্ডবোর্ড সংশোধন করতে পারে।

• এন্টি-হুক

তিন প্লেট গঠন, উপরের বেল্ট প্রধান ড্রাইভ টাইপ, মসৃণ কাগজ বহন নিশ্চিত করতে.নীচের বেল্টটি 50MM, উপরের বেল্টটি 30MM, এবং উপরের চাপের বেল্টটি বিভিন্ন কার্ডবোর্ডের পুরুত্বের সাথে খাপ খাইয়ে বায়ুমণ্ডলীয়ভাবে উপরে এবং নীচে চলে যায়।অ্যানিট-হুক সিস্টেম দিয়ে সজ্জিত, বাক্সের গঠন ভাল কিনা তা নিশ্চিত করতে 4/6-পয়েন্ট সিস্টেমের সাথে সহযোগিতা করেছে।

• এন্টি-হুক:

থ্রি-প্লেট কাঠামো, উপরের বেল্টটি প্রধান ড্রাইভিং টাইপ 30 মিমি প্রশস্ত এবং নিম্ন বেল্টটি 50 মিমি প্রশস্ত যাতে কাগজের মসৃণ পরিবহন নিশ্চিত করা যায়।

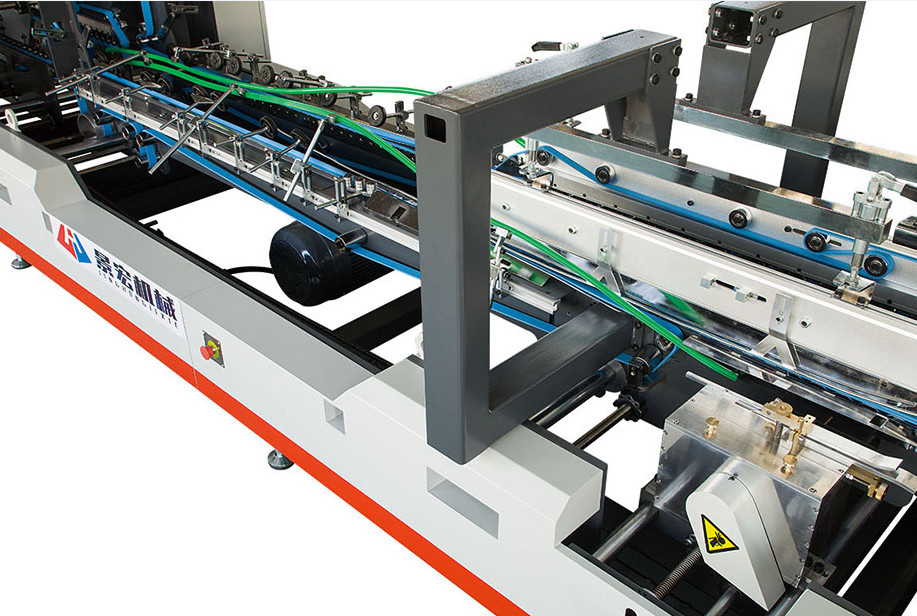

• ভাঁজ গঠন মডিউল

তিন প্লেট গঠন, উপরের বেল্ট প্রধান ড্রাইভ টাইপ, মসৃণ কাগজ বহন নিশ্চিত করতে.এটি একটি 50 মিমি নীচের বেল্ট এবং একটি 60 মিমি চওড়া ক্রাচ দিয়ে গঠিত;বাম এবং ডান দিকগুলি দ্বিতীয় ভাঁজ লাইন 180 ডিগ্রি দিয়ে সম্পন্ন হয় এবং চতুর্থ ভাঁজ লাইন 180 ডিগ্রি সম্পূর্ণরূপে একত্রিত হয়;বাম এবং ডান গাইড চাকা ভাঁজ বক্স আরও মসৃণভাবে মেলে বিভিন্ন অবস্থান অনুযায়ী সামঞ্জস্য;নীচের বিয়ারিং বেল্টটিকে সঠিকভাবে চালানোর জন্য সমর্থন করে এবং গাইড করে।ভাঁজ বেল্টটি স্বাধীনভাবে চালিত হয়, এবং ভাঁজ বেল্টের গতি স্বাধীনভাবে সামঞ্জস্য করা যেতে পারে, যাতে পণ্যটিতে আঠালো বিভ্রান্তি না থাকে।

• প্রেস এবং গণনা মডিউল:

উপরের এবং নিম্ন ট্রান্সমিশন দৈর্ঘ্য সামঞ্জস্য করতে পারেন;এবং এটি শক্ত কাগজের ভাঁজ প্রক্রিয়ার সময় উত্পন্ন ত্রুটিগুলি সংশোধন করার জন্য একটি সারিবদ্ধ ডিভাইস দিয়ে সজ্জিত, এবং শক্ত কাগজের উভয় পাশের ভাঁজ লাইনটি চ্যাপ্টা এবং সংশোধন করা যেতে পারে যখন পাঁচ-স্তর বাক্সটি ফ্ল্যাটেনিং ডিভাইস দ্বারা উত্পাদিত হয়।নীচে পেস্ট বাক্স উত্পাদন করার সময়, এটি একটি বায়ুসংক্রান্ত ফ্রন্ট-ব্লকিং ডিভাইস দিয়ে সজ্জিত করা হয়।ক্রমাগত স্বয়ংক্রিয় বাক্স সংগ্রহ পদ্ধতি নিশ্চিত করে যে বাক্সটি পরিবাহক বিভাগে সুন্দরভাবে প্রবেশ করে;এটি একটি বৈদ্যুতিক কাউন্টার স্বয়ংক্রিয় ডিভাইস গ্রহণ করে;এটি একটি বায়ুচাপ সিস্টেম এবং একটি চাপ পরিবাহক সিস্টেমের সাথে সজ্জিত।প্রেসিং হুইলটি বিভিন্ন বাক্সের ধরন এবং কাগজের গুণমান অনুযায়ী বক্স টিপে আরও নিখুঁত করতে সামঞ্জস্য করা যেতে পারে।

• পরিবাহক বিভাগ:

স্বাধীন উপরের এবং নীচের প্রধান ট্রান্সমিশন কাঠামো গ্রহণ করে, উপরের প্রেসিং বেল্টটি উত্পাদন শক্ত কাগজের দৈর্ঘ্য অনুসারে এগিয়ে এবং পিছনে যেতে পারে, ইনপুট ফিড বেল্টটি নরম এবং মাঝারি, এবং সমাপ্ত পণ্যটিকে চূর্ণ করবে না;সুষম চাপ, ঝরঝরে পৌঁছে দেওয়া, নিখুঁত গুণমান নিশ্চিত করা;কনভেয়িং অংশের গতি প্রধান মেশিনের রান গতির সাথে মিলে যায়।বৈদ্যুতিক যন্ত্রপাতি স্বয়ংক্রিয়ভাবে সমন্বয় করা হয়, এবং ম্যানুয়াল অপারেশন এবং গতি এছাড়াও নির্বাচন করা যেতে পারে;দুটি সেট ফ্রন্ট প্রেসিং এবং পেপার প্রেসিং ফাংশন ডিভাইস রয়েছে।ডিবাগিং এবং অপারেশন সহজ এবং সামঞ্জস্য করা সুবিধাজনক।

3. প্রধান অংশ তালিকা

4. খুচরা যন্ত্রাংশ তালিকা
