পিএলসি 28KW শক্ত কাগজ ভাঁজ এবং মাল্টি গ্রুভ বেল্ট সহ আঠালো মেশিন

উচ্চ গতির স্বয়ংক্রিয় ফোল্ডার গ্লুয়ার

JH-1100-PCW

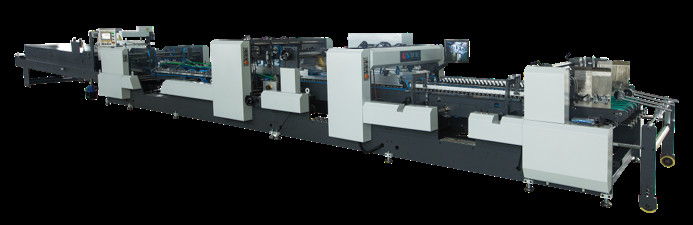

JH-1100 স্বয়ংক্রিয় কার্ডবোর্ড ফোল্ডার গ্লুয়ার মেশিন

1। পরিচিতি

▪এই মেশিনটি মাল্টি-গ্রুভ বেল্ট ট্রান্সমিশন কাঠামো, কম শব্দ, স্থিতিশীল অপারেশন এবং সাধারণ রক্ষণাবেক্ষণ গ্রহণ করে;

▪এই মেশিনের মোটর বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ, স্বয়ংক্রিয় গতি নিয়ন্ত্রণ, স্থিতিশীল শক্তি সঞ্চয় গ্রহণ করে;

▪অপারেশন একতরফা দাঁত রড সমন্বয় গ্রহণ করে, যা সহজ এবং সুবিধাজনক (মোটর দ্বারা স্বয়ংক্রিয় সমন্বয় ঐচ্ছিক);

▪কাগজের আউটপুট ক্রমাগত, সঠিক, স্বয়ংক্রিয় এবং কাগজ খাওয়ানো নিশ্চিত করতে কম্পন মোটর দিয়ে সজ্জিত একাধিক পুরু বেল্ট গ্রহণ করে;

▪বিভক্ত উপরের বেল্ট প্লেট, একটি বিশেষ নকশার সাথে মিলিত, বেল্টকে টেনশন না করে পণ্যের চাহিদা অনুযায়ী সামঞ্জস্য করা যেতে পারে;

▪বিশেষ উপরের বেল্ট বোর্ড গঠন নকশা কার্যকরভাবে ইলাস্টিক ড্রাইভ রক্ষা করতে পারে এবং অনুপযুক্ত অপারেশন দ্বারা সৃষ্ট ক্ষতি এড়াতে পারে;

▪নীচের আঠালো সিলিন্ডার সরবরাহ করুন, যা আঠালো সিলিন্ডারের বাম এবং ডান দিকে সামঞ্জস্য করতে দাঁতের রড গ্রহণ করে, যা পরিচালনা করা সহজ (প্রাসঙ্গিক আঠালো স্প্রে সিস্টেম অবশ্যই নির্বাচন করতে হবে);

▪টাচ স্ক্রিন এবং পিএলসি কন্ট্রোল সিস্টেম, রিমোট কন্ট্রোল অপারেটিং সিস্টেম, ফটোইলেকট্রিক গণনা, পরিমাণগত গণনা, স্বয়ংক্রিয় কাগজ কিকিং ডিভাইসের সাথে সজ্জিত ব্যবহার করুন;ইঙ্কজেট ডিভাইস, আরো ব্যাপক ফাংশন;

▪কনভেয়িং প্রেসার টেবিলটি বিশেষ উপকরণ গ্রহণ করে, বায়ুচাপ দ্বারা চাপ সামঞ্জস্য করে এবং নিখুঁত পণ্য নিশ্চিত করতে একটি স্পঞ্জ বেল্ট দিয়ে সজ্জিত করা হয়;

▪একটি হেক্স রেঞ্চ সমস্ত সামঞ্জস্য আনুষাঙ্গিক সামঞ্জস্য করতে পারে, পরিচালনা করা সহজ;

▪এই মেশিনটি দ্বিগুণ এবং চার-গুণ হুক নীচের কার্ডবোর্ড এবং স্তরিত প্যাকেজিং বাক্স তৈরি করতে পারে;

▪এই মেশিন চার/হেক্স বক্স ফাংশন যোগ করতে পারেন.

2. প্রযুক্তিগত পরামিতি:

ক.JH-1100-PCW স্পেসিফিকেশন:

• প্রযোজ্য কাগজের গুণমান: সাদা কার্ডবোর্ড (250-800 জিএসএম), কার্ডবোর্ড থেকে পিচবোর্ড স্তরিত,E এবং F বাঁশির একক প্রাচীর.
• কাগজ খাওয়ানোর পদ্ধতি: স্তন্যপান বেল্ট সঠিকভাবে, স্বয়ংক্রিয়ভাবে এবং ক্রমাগত
• বাক্সের প্রস্থ: 130 মিমি-1100 মিমি
• যান্ত্রিক আকার (L×W×H/MM): 2100mm× 1800 মিমি × 1450 মিমি
• আঠা: দ্রবণীয়
• মোট ওজন (প্রায়): 8.5T
• শক্তি প্রয়োজন: প্রায় 28KW
• যান্ত্রিক গতি: 450 মি/মিনিট

B. উপাদান:

এটি সাতটি মডিউলে বিভক্ত: একটি ফিডার বিভাগ, একটি প্রান্তিককরণ বিভাগ, একটি প্রাক-ভাঁজ বিভাগ, একটিহুকবিভাগ, একটি ভাঁজ গঠন বিভাগ, একটি প্রেস বিভাগ এবং একটি পরিবাহক বিভাগ।

• ফিডার বিভাগ

▪ পেপার ফিডিং অংশে একটি স্বাধীন মোটর ড্রাইভ সিস্টেম আছে, এবং পেপার ফিডিং মোড হোস্টের সাথে সিঙ্ক্রোনাইজ করা হয়;

▪ সাতটি 30 মিমি পুরু কাগজের ফিডিং বেল্ট;10 মিমি ধাতু প্লেট প্রস্থ সেট করার জন্য অনুভূমিকভাবে সমন্বয় করা হয়;

▪ এমবসিং পাওয়ার গাইড চাকা কাগজের আউটপুট বেল্টকে গাইড করে;পণ্যের শৈলী অনুসারে বাম এবং ডানদিকে সামঞ্জস্য করতে বাম এবং ডান দিকগুলি বাফেলস দিয়ে সজ্জিত;

▪ প্রকৃত নমুনা অনুযায়ী অসমমিতিক দৈর্ঘ্য সামঞ্জস্য করার জন্য কাগজের অংশের জন্য তিনটি পেপার ইজেকশন ছুরি দিয়ে সজ্জিত;

▪ কম্পন ডিভাইস সঠিকভাবে এবং দ্রুত, ক্রমাগত এবং স্বয়ংক্রিয়ভাবে কাগজ খাওয়ানোর জন্য মোটরের সাথে সহযোগিতা করে;

▪ পেপার ফিডিং সেকশনটি 400MM উচ্চতার কাগজ স্তুপ করতে পারে, যাতে মসৃণ কাগজ খাওয়ানো নিশ্চিত করতে উল হুইল সহ একটি ধুলো অপসারণ যন্ত্র দিয়ে সজ্জিত করা হয়;

▪অপারেটর যেকোনো অপারেটিং এলাকায় কাগজের ফিড সুইচ নিয়ন্ত্রণ করতে পারে;

• প্রান্তিককরণ বিভাগ

▪ পেপার ফিডিং অংশ দ্বারা প্রেরিত কার্ডবোর্ডটি কনভেয়িং নির্ভুলতা নিশ্চিত করার জন্য সংশোধন অংশ দ্বারা সংশোধন করা যেতে পারে।

▪ বিভিন্ন কার্ডবোর্ডের বেধের সাথে খাপ খাইয়ে নিতে উপরের ড্রাইভের চাপ উপরে এবং নিচে সামঞ্জস্য করা যেতে পারে

• প্রাক-ভাঁজ বিভাগ:

▪বিশেষ নকশা প্রথম ভাঁজ লাইন 180 ডিগ্রী এবং তৃতীয় ভাঁজ লাইন 165 ডিগ্রী প্রাক-ভাঁজ করতে পারেন।বাক্সটি খুলতে সহজ করুন;

▪এটি চার/ছয় অ্যান্টি-হুক সিস্টেম (ঐচ্ছিক ডিভাইস) ইনস্টল করার জন্য আপগ্রেড করা যেতে পারে।

• হুকঅধ্যায়

▪হুক নীচের সমন্বয়, সমন্বয় প্রক্রিয়া, আদর্শ এবং নমনীয় নকশা, দ্রুত এবং সহজ অপারেশন দিয়ে সজ্জিত।

▪বিভক্ত উপরের বেল্ট প্লেট, একটি বিশেষ নকশার সাথে মিলিত, পণ্যের চাহিদা অনুযায়ী সম্প্রসারণ এবং সংকোচনের জন্য সামঞ্জস্য করা যেতে পারে, বেল্টকে টেনশন করার প্রয়োজন ছাড়াই।

▪নিম্ন আঠালো সিলিন্ডার প্রতিটি পাশে একটি দিয়ে সজ্জিত করা হয়, ক্ষমতা বড়, এবং এটি প্রকৃত পরিস্থিতি অনুযায়ী নির্বাচিত হয়;আঠালো সিলিন্ডারের আঠালো ভলিউম নিয়মিত, স্থিতিশীল এবং বজায় রাখা সহজ;প্রদত্ত আঠালো চাকার বেধ 4 মিমি, এবং এটি গ্রাহকের বিশেষ প্রয়োজনীয়তা অনুসারেও নির্বাচন করা যেতে পারে;আঠালো সিলিন্ডার শক্তিশালী, টেকসই স্টেইনলেস-স্টীল উপাদান;

▪নীচের আঠালো হুক নীচের ডিভাইসের চার সেট দ্বারা সম্পন্ন হয়।

▪নীচের বেল্টটি 30MM, উপরের বেল্টটি 20MM এবং উপরের চাপের বেল্ট প্লেটটি বিভিন্ন কার্ডবোর্ডের পুরুত্বের সাথে মানিয়ে নিতে উপরে এবং নীচে যেতে পারে।

• ভাঁজ গঠন বিভাগ

▪দ্বিতীয় ভাঁজ লাইন 180 ডিগ্রী, এবং চতুর্থ ভাঁজ লাইন 180 ডিগ্রী।

▪বিশেষ নকশায় ভাঁজ বিভাগের বাম এবং ডান কনভেয়িং বেল্টের গতি আলাদাভাবে সামঞ্জস্য করা যেতে পারে যাতে সরাসরি কনভেয়িং নিশ্চিত করতে বাক্সের ফাঁকা ভ্রমণের দিকটি সংশোধন করা যায়।

• প্রেস বিভাগ

▪স্বয়ংক্রিয়ভাবে কাগজ এবং জল স্প্রে দ্বৈত-উদ্দেশ্য সিস্টেম নিতে ফটোইলেকট্রিক কাউন্টার ব্যবহার করুন।

▪কাগজ জ্যাম সনাক্তকরণ ডিভাইস।

▪উপরের এবং নীচের বেল্টগুলির সমন্বয় সহজ এবং পরিচালনা করা সহজ।

▪দ্যকাগজclap ফাংশন ঐচ্ছিক.

• পরিবাহক বিভাগ:

▪বাম এবং ডান দুই-প্লেট মোবাইল স্ট্যাক প্রেস বেল্টগুলি উত্পাদন দক্ষতা উন্নত করতে পণ্যের স্ট্যাকিং প্রয়োজনীয়তা অনুসারে অন-লাইনে সামঞ্জস্য করা যেতে পারে।

▪বাক্সের স্ট্যাকের অবতল অংশে চাপ দিতে একটি বিশেষ অতিরিক্ত স্পঞ্জ বেল্ট ব্যবহার করা হয়।

▪বায়ুসংক্রান্ত চাপ সমন্বয়, সামঞ্জস্য করা সহজ, কার্যকরভাবে ফিট অভিন্ন চাপ নিশ্চিত করতে পারেন.

▪স্বয়ংক্রিয় মোডে, এটি উত্পাদন স্ট্যাকিংয়ের স্থায়িত্ব উন্নত করার জন্য হোস্ট অনুপাতের সাথে সংযুক্ত থাকে।

3. প্রধান অংশ তালিকা

4. খুচরা যন্ত্রাংশ তালিকা

ঐচ্ছিক তালিকা:

• পরিদর্শন ব্যবস্থা
• ডবল পার্শ্বযুক্ত টেপের জন্য দুটি মাথা
• প্লাজমা ডাবল বন্দুক USD 10,000
• জানালার আঠা

খুচরা যন্ত্রাংশ তালিকা সুপারিশ
