3. প্রতিটি বিভাগের বর্ণনা

পদ1

শীট ফিডার এসএফআই 108/145 এল

টেবিলের সাথে ফিডার, একটি আন্ডারল্যাপড পদ্ধতিতে শীট খাওয়ানো।

ফিডারটি পিছনের প্রান্ত থেকে শীটগুলিকে চুষে নেয় এবং একটি গাদা প্লেট দিয়ে সজ্জিত থাকে যা স্ট্যাকের পার্শ্বীয় সমন্বয়ের অনুমতি দেয়।সামঞ্জস্যযোগ্য পার্শ্বীয় ব্লোয়ার অগ্রভাগ শীটের নীচে একটি বায়ু কুশন তৈরি করে এবং এমনকি উচ্চ গতিতেও শীট খাওয়ানোর মাধ্যমে একটি সঠিক শীটের গ্যারান্টি দেয়।

ডবল শীট নিয়ন্ত্রণ সঙ্গে.

পদ2

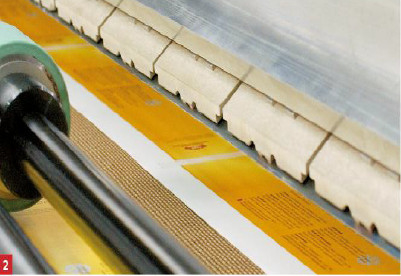

শীট সারিবদ্ধকরণ ইউনিট

শীটগুলি শীট সারিবদ্ধকরণ ইউনিটে ক্রমাগত আন্ডারল্যাপ করা হয়, যান্ত্রিক সাইড লেই ডিভাইস (অপারেটিং সাইড) দ্বারা ল্যামিনেট করার জন্য প্রয়োজনীয় আন্ডারল্যাপের সামনের স্টপের বিপরীতে সামঞ্জস্য করা হয় এবং তারপরে উত্পাদন গতিতে ত্বরান্বিত হয়।

আন্ডারল্যাপিংয়ের দৈর্ঘ্য

0 - 30 মিমি

পদ3

ব্রাশ এবং ক্যালেন্ডার দিয়ে ডাবল শীট পরিষ্কার করা

1. ক্লিনিং ব্রাশ সঙ্গেসাকশন ফ্যান এবং ফিল্টার

ইন্টিগ্রেটেড ডাস্ট এক্সট্রাকশন সিস্টেম এবং ডাস্ট ফিল্টার সহ দুটি পাল্টা ঘূর্ণায়মান ব্রাশ যেকোনো আলগা অমেধ্য থেকে সাবস্ট্রেট পৃষ্ঠকে পরিষ্কার করে।

খ) শীট পরিষ্কারের ক্যালেন্ডার

ক্যালেন্ডারটি শীটের পৃষ্ঠকে দূষণ থেকে পরিষ্কার করার জন্য ব্যবহৃত হয় (এন্টি সেট-অফ পাউডার, ইত্যাদি)।

একটি উত্তপ্ত ক্রোম রোলার কণা তুলে নেয় এবং একই সাথে শীটগুলিকে ক্যালেন্ডার করে

সংশ্লিষ্ট চাপের উপায়।একটি ডাক্তারিং সিস্টেম ক্রমাগত ক্রোম রোলার পরিষ্কার করে।এর ফলে আঠালো কম খরচ হয়।

পদ4

ফিল্ম আনরোলিং, আঠালো আবরণ ইউনিট, ল্যামিনেটিং ক্যালেন্ডার এবং শীট বিভাজক সহ লেমিনেটিং ইউনিট

লেমিনেটিংইউনিট, যার মধ্যে রয়েছে:

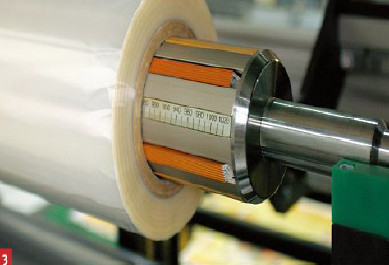

• ফিল্ম আনরিলিং সিস্টেম
• ফিল্ম স্লিটার এবং বাকি ফিল্ম রিলিং

• স্বয়ংক্রিয় আঠালো খাওয়ানো এবং ডোজ
• আঠালো আবেদন
• সহজ অ্যাক্সেসের জন্য কাঁচি প্ল্যাটফর্ম
• ইলেকট্রনিকভাবে নিয়ন্ত্রিত ফিল্ম টান
• ক্রোমড লেমিনেটিং সিলিন্ডার এবং রাবারাইজড কাউন্টার প্রেসার রোলার
• গরম ছুরি ঘূর্ণায়মান শীট বিভাজক

স্বয়ংক্রিয় আঠালো খাওয়ানো, গরম এবং ডোজ সিস্টেম

• 200 l ড্রামের জন্য আঠালো পাম্পিং সিস্টেম, উত্তপ্ত ফলোয়ার প্লেট সহ
• স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত আঠালো ভালভ সঙ্গে উত্তপ্ত ফিড পাইপ
• আঠালো স্যাম্প জন্য স্তর নিয়ন্ত্রণ

আঠালো আবরণ ইউনিট

কাজের তাপমাত্রায় 1.8 - 4.0 g/m2 একটি নির্দিষ্ট পরিমাণ আঠালো প্রয়োগের অনুমতি দেওয়া

70 - 90 ডিগ্রি সেলসিয়াস এবং এতে রয়েছে:

• সামঞ্জস্যযোগ্য ফাঁক রোলার
• আঠালো পছন্দসই পরিমাণ জন্য গতি নিয়ন্ত্রিত ডোজ রোলার
• স্থানান্তর রোলার
• অ্যাপ্লিকেশন রোলার
• আঠালো অ্যাপ্লিকেশনের জন্য স্বয়ংক্রিয়ভাবে চাপ রোলার আকর্ষক
• আঠালো স্যাম্পের জন্য ইন্টিগ্রেটেড অ্যাসপিরেশন সিস্টেমের সাথে নিরাপত্তা কভার
•

লেমিনেটিং ইউনিট

ক্রোম প্লেটেড স্টিল রোলার এবং রাবারড কাউন্টার প্রেসার রোলার নিয়ে গঠিত, উভয়ই স্বাধীনভাবে মোটর চালিত হচ্ছে।লেমিনেটিং রোলারগুলি উত্তপ্ত হয় না এবং প্রদত্ত সামঞ্জস্যযোগ্য ফাঁকের সাথে গ্যারান্টি দেয় যে তাদের ওজনের থেকে স্বাধীন স্তরগুলির একটি পরম লে-ফ্ল্যাট সেট করে।এটি একটি উচ্চ কাউন্টার চাপ এবং একটি নিম্ন স্তরিত চাপ নিশ্চিত করে, শীট বিকৃতি এড়ায়।

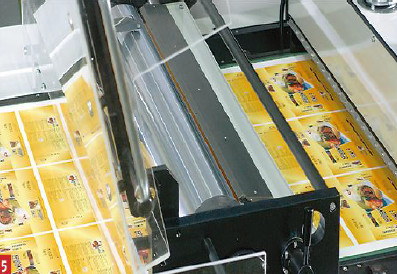

শীট বিভাজক ইউনিট "হট-ছুরি"

একটি ইলেকট্রনিক নিয়ন্ত্রিত রোটারি "হট-নাইফ" যা লেমিনেটিং স্টেশন ফিল্ম শীটকে শীট দ্বারা পৃথক করে, ফিল্ম প্রস্থ এবং মেশিনের গতি থেকে স্বতন্ত্র হওয়ার পরপরই অবস্থিত।পৃথকীকরণের যথার্থতা ± 1 মিমি এর মধ্যে।

পদ5

শীট স্ট্যাকার

পৃথক স্তরিত কাগজ / বোর্ড শীট স্ট্যাকিং জন্য.পাইল গঠন সামনে এবং পিছনের স্টপ এবং দুই পাশের জগার দ্বারা নিয়ন্ত্রিত হয়

• 180 g/m2 এর নিচের কাগজের শীটের জন্য শীট প্রোফাইলিং সিস্টেম
• বায়ুসংক্রান্ত চালিত শীট ব্রেক
• দ্রুত শীট স্ট্যাকিং জন্য পিছন এবং উপরে থেকে নিয়ন্ত্রিত ফুঁ বায়ু
• স্ট্যাক গঠনের জন্য বায়ুসংক্রান্তভাবে নিয়ন্ত্রিত সাইড জগার
• সামঞ্জস্যযোগ্য ক্যাপাসিটিভ প্রক্সিমিটি সুইচের মাধ্যমে পাইল লেভেল পর্যবেক্ষণ।

পদ6

কন্ট্রোল সিস্টেম

*** বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এবং পিএলসি সিমেন্স ব্যবহার করে!

Siemens লেটেস্ট S7-1200 PLC, পেপার ফিডিং, মেইন মোটর, ডেলিভারি, গ্লু পাম্প ব্যবহার করুন স্বাধীন PLC প্রোগ্রামার ব্যবহার করুন।

বিকেন্দ্রীভূত কেন্দ্রীভূত নিয়ন্ত্রণ অর্জনের জন্য সিমেন্স প্রোফাইনেট নেটওয়ার্কিংয়ের মাধ্যমে।সার্ভো এবং ফ্রিকোয়েন্সি রূপান্তর সব Profinet নেটওয়ার্ক দ্বারা নিয়ন্ত্রিত হয়.

মেশিনটি একটি পরীক্ষার মান এবং একটি প্রোগ্রামযোগ্য পর্যবেক্ষণ সিস্টেম দিয়ে সজ্জিত।স্থানীয়ভাবে মাউন্ট করা তদারকি ইউনিট এবং ড্রাইভ সিস্টেমগুলি একটি ইথারনেট লিঙ্কের মাধ্যমে প্রধান নিয়ামকের সাথে আন্তঃসংযুক্ত।কালার ডিসপ্লে প্যানেল সহ ইনস্টল করা টাচ প্যানেল সম্পূর্ণ মেশিনের অপারেশনের জন্য ব্যবহৃত হয়।অতিরিক্ত স্থানীয় অপারেটিং নিয়ন্ত্রণগুলি অনুরূপ মেশিন মডিউলে সুনির্দিষ্ট অ্যাক্সেসের প্রয়োজন হলে অনুমতি দেয়।

একটি পরিষ্কার পরিকল্পিত অপারেশন ডিসপ্লে অপারেটরকে পুরো সেট-আপ, উত্পাদন এবং পরিষ্কারের প্রক্রিয়া চক্রের সময়, রঙের ইঙ্গিত এবং পাঠ্য উইন্ডো ব্যবহার করে গাইড করে।

এছাড়াও অন্তর্ভুক্ত জব ম্যানেজমেন্ট সিস্টেম একটি পুনরাবৃত্ত কাজের ক্ষেত্রে মেশিন সেটিংস মনে রাখার অনুমতি দেয়।

ইচ্ছা অনুযায়ী সম্পূর্ণ মেশিন ম্যানেজমেন্ট সিস্টেম রিট্রোফিট করা বা চাহিদা অনুযায়ী সরবরাহ করা যেতে পারে।

রঙের ইঙ্গিত এবং পাঠ্য উইন্ডো সহ সাধারণ মেনু নিয়ন্ত্রণ অপারেটরকে সমর্থন করে।ত্রুটি নির্ণয় সিস্টেম দ্বারা সমর্থিত হয়.

পদ7

টাচ প্যানেল অপারেশন

অপারেটিং চক্রের পরিকল্পিত প্রদর্শন।সেটিংস বিজ্ঞাপন সামঞ্জস্য পর্দার সহজ স্পর্শ দ্বারা তৈরি করা হয়.মেশিনের অবস্থা একটি রঙ কোড নির্দেশিত হয়.

4. পেমেন্ট শর্তাবলী

• নিশ্চিতকরণের পরে 30% ডাউন পেমেন্ট;70% T/T দ্বারা বা চালানের আগে অপরিবর্তনীয় L/C দ্বারা

5. বিতরণের সময়

• ডাউন পেমেন্ট প্রাপ্তির 3 মাস পর

6. ইনস্টলেশন

• মেশিন ইনস্টলেশন চার্জ বিনামূল্যে
• রাউন্ড-ট্রিপ এয়ার টিকেট, হোটেলে থাকার ব্যবস্থা (3 তারকা হোটেল), খাবার এবং ইঞ্জিনিয়ারদের স্থানীয় পরিবহন খরচের জন্য গ্রাহক দায়ী।যদি একটি

অনুবাদক প্রয়োজন, এটি গ্রাহকের অ্যাকাউন্টে থাকবে।

7. ওয়ারেন্টি

• বেল্ট, রাবার চোষা ইত্যাদির মতো ভোগ্য যন্ত্রাংশ ব্যতীত এবং যদি "দুর্ঘটনা" বা ত্রুটিপূর্ণ অপারেশন ঘটে থাকে তবে উত্পাদনে ত্রুটির কারণে যান্ত্রিক এবং বৈদ্যুতিক সমস্ত যন্ত্রাংশে 1 বছরের ওয়ারেন্টি (ইনস্টলেশনের তারিখ থেকে) রয়েছে।

8. মন্তব্য

• উপরের সমস্ত মূল্য এবং শর্তাবলী আমাদের চূড়ান্ত নিশ্চিতকরণ সাপেক্ষে
• এই উদ্ধৃতিটি শুধুমাত্র 30 দিনের জন্য বৈধ
